Открытая площадка автомойки — одно из самых неблагоприятных мест для электрооборудования из всех, что встречаются в коммерческой эксплуатации. Здесь одновременно присутствуют вода под давлением, химия, перепады температур, металлические корпуса, мокрый асфальт под ногами и люди, которые ничего не знают об устройстве техники и трогают её мокрыми руками. Любая ошибка в электрической части здесь имеет последствия тяжелее, чем в сухом помещении.
Разберём, как организовать безопасную работу электрооборудования на такой площадке: что заложить в схему, как защитить корпуса и кабели, что проверять регулярно и чему научить персонал.
Почему открытая площадка — особый случай
Главное отличие от помещения — сочетание факторов, каждый из которых по отдельности управляем, а вместе они создают качественно другую картину.
Вода везде. Не просто влажность, а струя под давлением, брызги, лужи, пар. Вода попадает туда, куда в помещении не попала бы никогда: в вентиляционные щели, под уплотнения, на разъёмы.
Люди без подготовки. Клиент не читает предупреждений и не знает, что можно трогать. Он берётся за оборудование мокрыми руками, стоя в луже, в обуви на тонкой подошве.
Проводящие поверхности. Мокрый бетон, металлические конструкции, сама машина. Всё это образует цепи, которых в сухом помещении просто нет.
Температурные перепады. От мороза до жары, с конденсатом внутри корпусов и обледенением снаружи.
Механические воздействия. Машины, тележки, шланги, случайные удары. Кабель, который в помещении пролежал бы десять лет, здесь перетирается за сезон.
Отсюда принцип, который определяет весь подход: на открытой площадке защита строится не от «вероятного», а от «возможного». Если что-то может произойти, оно произойдёт.
Основа безопасности: заземление и защитное отключение
Два элемента, без которых всё остальное не имеет смысла.
Заземление. Не формальная перемычка от корпуса к трубе, а контур с измеренным сопротивлением. Измерение делают приборно при вводе объекта в эксплуатацию и повторяют периодически, потому что сопротивление меняется: контур корродирует, грунт промерзает, соединения ослабевают.
Заземляют все металлические корпуса оборудования, металлические конструкции навесов, ограждения, лотки и короба. Каждый корпус — отдельным проводником к общей шине, а не цепочкой от одного к другому.
Устройство защитного отключения. Для оборудования на открытой площадке это не опция, а обязательный элемент. Оно срабатывает при утечке тока на землю — то есть ровно в той ситуации, которая возникает, когда человек касается корпуса под напряжением, стоя на мокром асфальте.
Параметр срабатывания выбирают по нормативу для влажных помещений и наружных установок, а не по тому, что есть в наличии. Проверку работоспособности выполняют тестовой кнопкой регулярно — это десять секунд, и это единственный способ убедиться, что устройство живо.
Селективность. Защита должна отключать только проблемный участок, а не всю площадку. Иначе каждая мелкая утечка останавливает работу целиком, и персонал начинает искать способ «обойти» неудобную защиту — что и есть худший сценарий.
Корпуса, щиты и степень защиты
Всё, что стоит под открытым небом, должно иметь исполнение, рассчитанное на эти условия.
Степень защиты корпуса подбирают с запасом: на мойке важна не только защита от пыли и капель, но и от направленной струи. Корпус, который держит дождь, не обязательно выдержит струю из пистолета высокого давления, направленную в упор.
Уплотнения проверяют с первого дня. Резинка, пересохшая или повреждённая при монтаже, превращает защищённый корпус в обычный ящик. Это не видно снаружи и проявляется только после попадания воды.
Кабельные вводы — отдельная тема. Ввод должен быть герметичным, с сальником нужного размера под конкретный кабель. Отверстие, через которое кабель просто продет, — самая частая причина воды внутри щита.
Ориентация вводов тоже имеет значение: кабель заводят снизу, а не сверху. Это простое правило исключает стекание воды по кабелю внутрь корпуса.
На площадке, где автомат сухой туман и другие устройства стоят прямо в зоне работы клиентов, к корпусам добавляется ещё одно требование — запирание. Доступ внутрь должен быть только у персонала, и замок должен быть рабочим, а не декоративным.
Кабельное хозяйство
Кабели на открытой площадке повреждаются чаще всего, и большая часть проблем связана не с электрикой, а с механикой.
Тип кабеля. Для наружной прокладки нужна изоляция, устойчивая к ультрафиолету и влаге. Обычный кабель для помещений за два сезона на солнце теряет эластичность и трескается.
Способ прокладки. В земле — на нормативной глубине, в защитной трубе, с обозначением трассы. По конструкциям — в лотках или гофре, с креплением через равные промежутки. Свободно висящий кабель — это вопрос времени.
Проходы через стены и основания. Через гильзы, с уплотнением. Кабель, проходящий через пробитое отверстие, перетирается о край и пропускает воду внутрь.
Переходы через проезды. Только в защите, рассчитанной на наезд. Кабель, лежащий поперёк проезда под резиновым порожком, живёт один сезон.

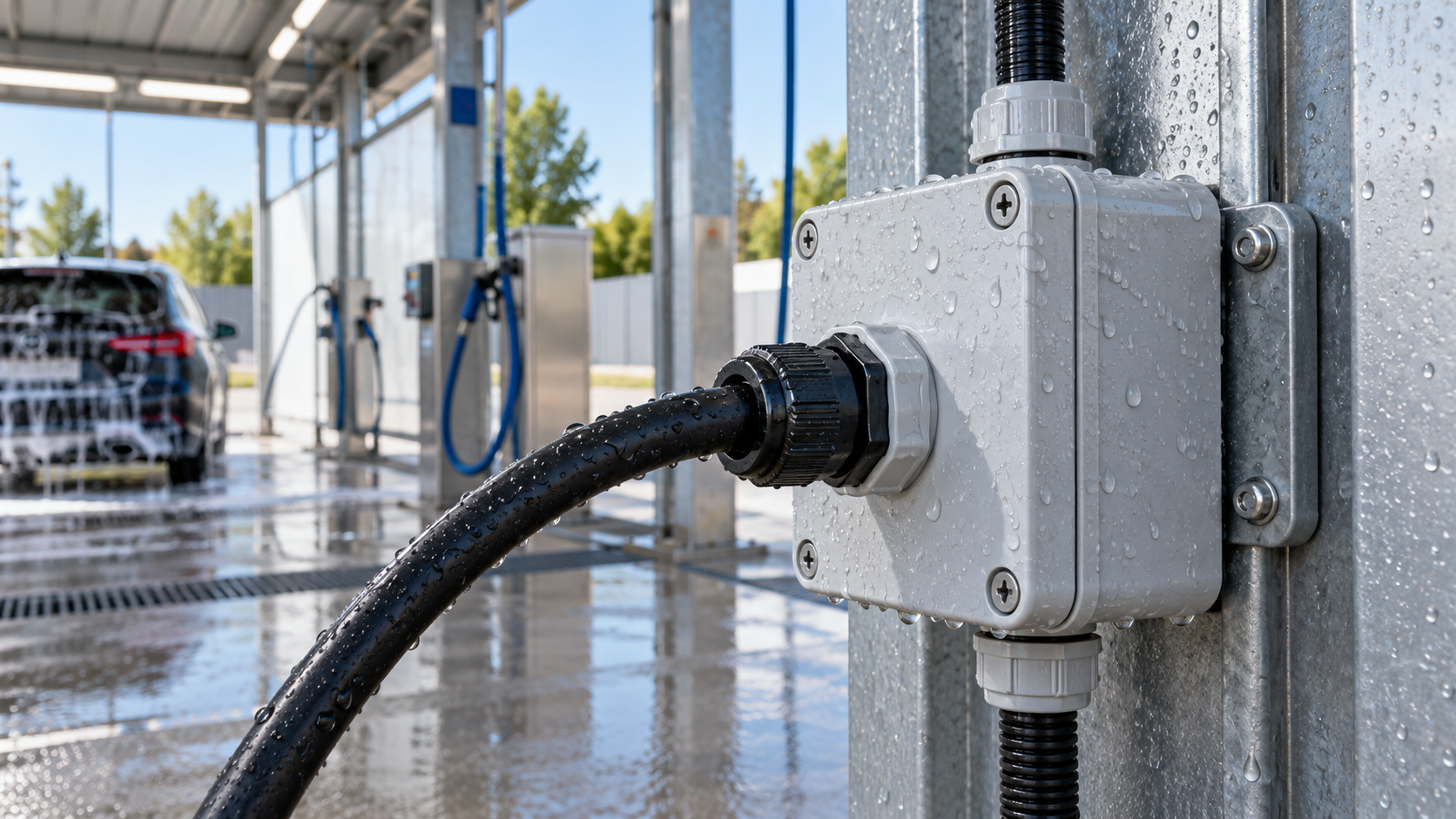

Соединения. В герметичных коробках, а не скрутками в изоленте. Соединение в воде — это и отказ, и опасность одновременно.
Запас по длине. Небольшой запас у ввода в оборудование позволяет перезаделать конец, если он повреждён, без перекладки всей линии.
Разделение линий и схема питания
Правильная схема снижает и риски, и количество отказов.
Силовое оборудование — насосы, компрессоры, нагреватели — питают отдельными линиями со своей защитой. Управляющая электроника и терминалы — своими. Это не только вопрос помех, но и вопрос локализации: неисправность в одном контуре не должна обесточивать всё.
Освещение площадки выделяют в отдельную группу. При аварии на силовой части площадка не должна оставаться в темноте — это отдельный риск для людей.
Каждая группа — со своим автоматом, подписанным понятным текстом. Щит, в котором автоматы не подписаны или подписаны неактуально, превращает любую аварийную ситуацию в поиск вслепую.
Схема подключения должна существовать на бумаге и лежать рядом со щитом. Через год никто не вспомнит, что от какого автомата запитано, и эта бумага сэкономит час в момент, когда он дороже всего.
Отдельно продумывают, как обесточить площадку целиком. Вводной аппарат должен быть доступен, обозначен и известен всем, кто работает на объекте.
Зона доступа клиентов
Всё, до чего может дотянуться посетитель, подчиняется более жёстким требованиям, чем оборудование в технической зоне.
Токоведущие части — полностью закрыты. Никаких открытых клемм, снятых крышек, временно подвязанных проводов. Временное решение на мойке становится постоянным быстрее, чем кажется.
Органы управления — с низковольтным питанием там, где это возможно. Кнопка, на которой нет сетевого напряжения, безопасна по определению.
Корпуса — без острых кромок и выступающих элементов. Это уже не электрическая безопасность, но травма у клиента создаёт те же проблемы.
Предупреждающие знаки — там, где они действительно нужны, и в количестве, которое читается. Площадка, увешанная табличками, не читается вообще.
Отдельно — защита от наезда. Отбойник или ограничитель перед оборудованием защищает не только корпус, но и людей: повреждённый ударом корпус может открыть доступ к внутренним частям.
Освещение площадки
Освещение на мойке решает сразу несколько задач безопасности, и его редко рассматривают в этом ключе.
Достаточная освещённость зоны постов позволяет клиенту видеть, что он делает, и замечать повреждённые элементы оборудования. Тёмная площадка скрывает и лужу, и оборванный провод, и трещину в корпусе.
Светильники на мойке — наружного исполнения, с защитой от струи, на высоте, недоступной для случайного удара. Металлические корпуса светильников и опоры заземляются наравне с остальным оборудованием.
Аварийное освещение — отдельная группа, которая продолжает работать при отключении основного питания. Площадка, внезапно погрузившаяся в темноту, становится опасной сама по себе.
И последнее: освещение подъездов и зоны ожидания. Это не только безопасность, но и то, что определяет, будет ли клиент вообще пользоваться оборудованием вечером.
Сезонные риски: зима и межсезонье
Холодный сезон добавляет к обычным факторам несколько специфических.
Обледенение. Лёд на площадке — это падения, а падение рядом с работающим оборудованием опаснее, чем просто падение. Очистка подходов входит в ежедневный регламент, а не в список «когда дойдут руки».
Промерзание грунта. Сопротивление заземляющего контура зимой растёт. Если летом оно было на границе нормы, зимой окажется за ней.
Конденсат в корпусах. При перепадах температуры влага выпадает внутри щитов и оборудования. Это приводит к коррозии контактов и утечкам, которых не было летом.
Хрупкость изоляции. На морозе кабель становится жёстким, и любой перегиб или рывок может его повредить. Шланги и кабели в мороз не дёргают и не сматывают силой.
Реагенты. Соль с машин разносится по площадке и ускоряет коррозию заземляющих проводников и контактных соединений — именно тех элементов, от которых зависит безопасность.
Перед началом сезона проводят отдельную проверку: сопротивление заземления, состояние уплотнений, работа обогрева, целостность кабелей, проверка защиты тестовой кнопкой.
Работа с водой: что исключить сразу
Контакт воды и электрики — основной источник риска на мойке, и большая часть мер сводится к тому, чтобы они встречались как можно реже.
Первое правило планировки: оборудование не ставят в зоне прямого попадания струи. Расстояние и ориентация корпуса относительно постов продумываются до монтажа. Если устройство неизбежно оказывается рядом с постом, его закрывают экраном или разворачивают панелью от зоны мойки.
Второе — уклон площадки. Вода должна уходить в дренаж, а не стоять лужей под оборудованием. Корпус, нижняя часть которого регулярно оказывается в воде, теряет герметичность за сезон, и дальше вода идёт внутрь.
Третье — подъём оборудования над уровнем площадки. Постамент высотой даже в десять сантиметров исключает большую часть контакта с водой: брызги от соседнего поста, талый снег, лужи после дождя.
Четвёртое — поведение персонала при уборке. Площадку моют, и в этот момент струя гуляет по всему, что стоит. Зоны, которые нельзя поливать, обозначают заранее, а не рассчитывают на здравый смысл уборщика.
Пятое — что делать, если вода всё-таки попала. Оборудование обесточивают, не трогая мокрыми руками, дают просохнуть, находят и устраняют причину. Включение «на пробу, вдруг работает» — самое опасное действие из возможных.
Регулярный контроль: что и как часто проверять
Безопасность на открытой площадке держится на регулярности, а не на разовых мероприятиях.
- Ежедневно — визуальный осмотр корпусов и кабелей на предмет повреждений, проверка, что все крышки закрыты и замки заперты, отсутствие воды в видимых местах.
- Еженедельно — проверка устройства защитного отключения тестовой кнопкой, осмотр кабельных вводов и уплотнений, проверка освещения.

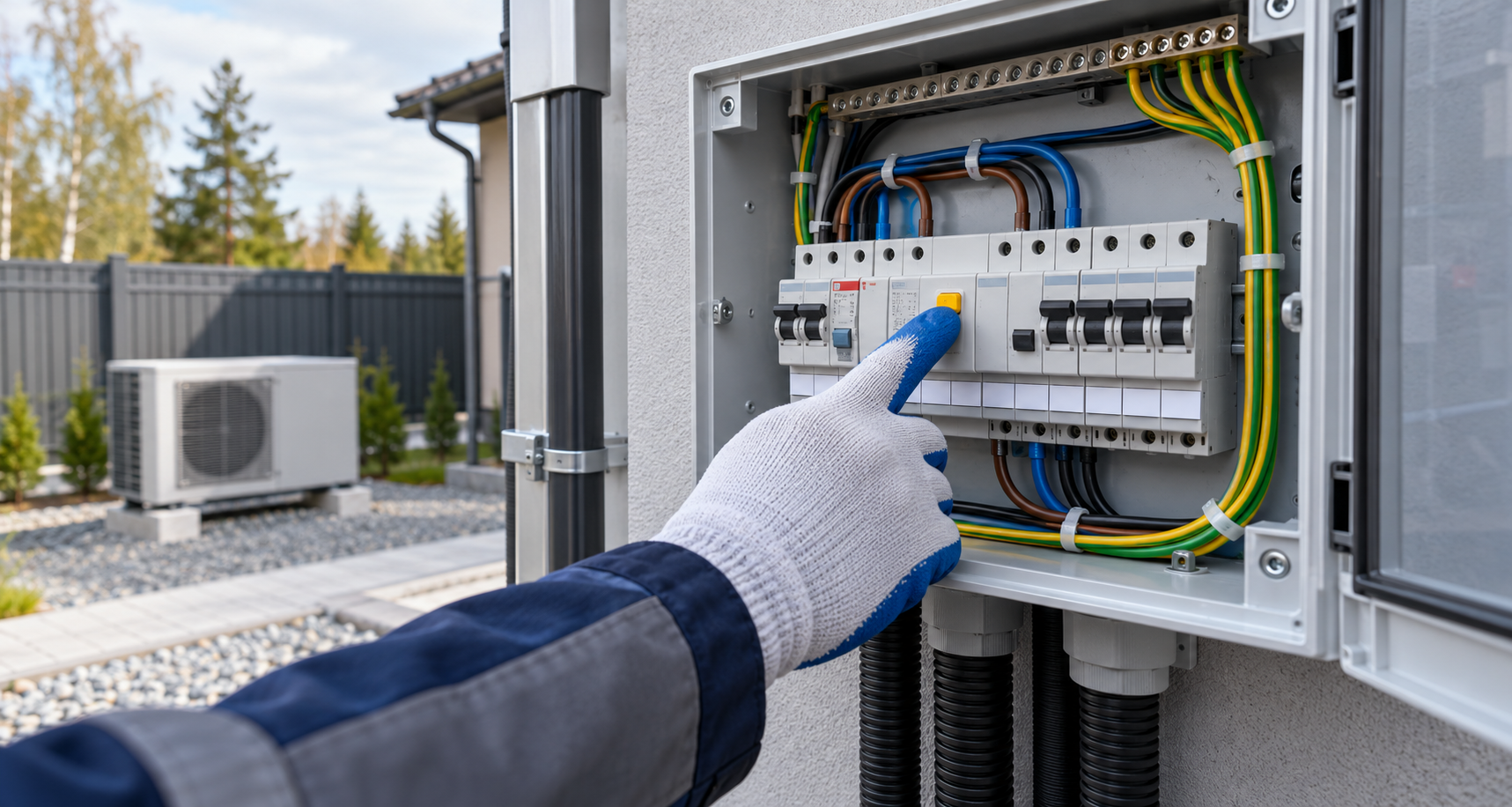

- Ежемесячно — осмотр щита изнутри: следы перегрева на контактах, затяжка клемм, признаки конденсата и коррозии.
- Сезонно — измерение сопротивления заземления, полная проверка состояния кабельных трасс, подготовка к холодам или к жаре.
- Ежегодно — приборные замеры по полной программе с оформлением протоколов.
Всё это фиксируют. Журнал с датами и результатами нужен не для проверяющих, а для себя: он показывает динамику и позволяет заметить, что сопротивление контура растёт от замера к замеру, до того как это станет проблемой.
Признаки, при которых оборудование выводят из работы
Есть ситуации, при которых эксплуатацию прекращают немедленно, а не «до конца смены».
Повреждение изоляции кабеля — любое, даже небольшое. На мойке вода найдёт этот порез в течение часа.
Вода внутри корпуса или щита. Оборудование обесточивают, просушивают, устраняют причину попадания и только потом включают.
Срабатывание защиты без очевидной причины. Это не повод включить обратно и забыть — это сигнал об утечке, которую надо найти.
Ощущение тока при прикосновении к корпусу. Даже лёгкое пощипывание означает утечку и неисправность заземления. Эксплуатация прекращается сразу.
Запах гари, нагрев корпуса, следы копоти на контактах. Любой из этих признаков — повод обесточить участок.
Повреждённый корпус после удара. Пока не проверено, что внутренние части не задеты и герметичность не нарушена, устройство не включают.
Правило простое и жёсткое: в спорной ситуации оборудование обесточивают. Простой на час несопоставим с последствиями поражения током.
Персонал: что должны знать и уметь
Большая часть инцидентов происходит не из-за отсутствия защиты, а из-за действий людей.
Минимум, который должен знать каждый, кто работает на площадке: где находится вводной аппарат и как обесточить объект; какие признаки требуют немедленного отключения; что нельзя открывать щиты и снимать крышки; кому и как сообщать о замеченных неисправностях.
Отдельно — правило о работах под напряжением. Любые работы внутри оборудования выполняются только при снятом напряжении, с проверкой отсутствия напряжения и мерами против случайного включения. Это не формальность, а то, что отделяет штатную ситуацию от несчастного случая.
Мойку оборудования струёй — отдельный пункт. Корпуса электрооборудования не моют из пистолета высокого давления, даже если они выглядят защищёнными. Их протирают.
Инструктаж проводят не один раз при приёме, а повторно, особенно перед сезоном. И фиксируют — не ради бумаги, а потому что записанное запоминается лучше.
Документы и подтверждение исправности
Для объекта с электрооборудованием на открытой площадке набор документов стандартный, но его часто собирают постфактум.
Что должно быть: схема электроснабжения объекта, актуальная на сегодняшний день; акты на электромонтажные работы; протоколы измерения сопротивления заземляющего устройства и изоляции; паспорта на установленное оборудование; журнал осмотров и проверок.
Отдельно — документы на само оборудование: руководство по эксплуатации, сертификаты соответствия, гарантийные условия. При спорной ситуации с производителем именно они определяют, кто за что отвечает.
Актуальность важнее полноты. Схема двухлетней давности, не отражающая две перестановки оборудования, хуже, чем её отсутствие: по ней принимают неправильные решения.
Когда на площадку добавляется новое устройство — аппарат сухого тумана, дополнительный пост, новое освещение, — схему обновляют в тот же день, а не когда-нибудь потом. Это пять минут работы и единственный способ, чтобы документ оставался рабочим инструментом.
Что делать при инциденте
План действий на случай происшествия должен быть известен заранее, а не придумываться в момент, когда он нужен.
Если человека «бьёт током» или есть подозрение на поражение: первым делом обесточивают участок вводным аппаратом или автоматом группы. Голыми руками пострадавшего не касаются, пока напряжение не снято — иначе пострадавших становится двое. Только после снятия напряжения оказывают помощь и вызывают медиков.
Если возгорание в электроустановке: обесточивают, тушат средствами, пригодными для электрооборудования, водой не льют. Огнетушитель соответствующего типа должен стоять на площадке и быть доступен, а не заперт в подсобке.
Если сработала защита: не включают повторно до выяснения причины. Повторное включение на неустранённую неисправность — самый частый сценарий, который превращает мелкую проблему в серьёзную.
Если оборудование залито водой: обесточивают, ограждают зону, не позволяют клиентам пользоваться устройством до просушки и проверки.
После любого инцидента — запись в журнале с описанием обстоятельств и принятых мер. Это и анализ причин, и защита в случае разбирательства.
Типичные ошибки
Первая — формальное заземление. Проводник есть, сопротивление никто не измерял, контур корродировал за три года. Защита существует только на бумаге.
Вторая — отключённое или неисправное устройство защитного отключения. Оно мешало работе ложными срабатываниями, и его «временно» вывели из схемы. Ложные срабатывания означают утечку, которую надо искать, а не обходить.
Третья — мойка электрооборудования струёй. Самый быстрый способ загнать воду внутрь защищённого корпуса.
Четвёртая — временные решения. Удлинитель, протянутый по асфальту, скрутка в изоленте, снятая крышка «пока не привезут новую». Всё это остаётся надолго.
Пятая — неподписанные автоматы в щите. В аварийной ситуации это стоит минут, которых может не быть.
Шестая — игнорирование слабых сигналов. Лёгкое пощипывание, редкие срабатывания защиты, подозрительный нагрев — всё это предшествует серьёзной неисправности, и всё это обычно замечают, но не реагируют.
Чек-лист по безопасности площадки
Короткий список, по которому полезно пройтись прямо сейчас.
- Сопротивление заземляющего контура измерено приборно, результат зафиксирован, дата свежая.
- Все металлические корпуса и конструкции заземлены отдельными проводниками.
- Устройства защитного отключения установлены на все группы с доступом людей и проверены тестовой кнопкой.
- Корпуса и щиты имеют исполнение для наружной установки, уплотнения целы.
- Кабельные вводы герметичны, кабель заходит снизу.
- Кабели защищены на всех участках, где возможно механическое повреждение.
- Соединения выполнены в герметичных коробках.
- Автоматы в щите подписаны актуально.
- Схема электроснабжения существует и соответствует реальности.
- Вводной аппарат доступен и обозначен, персонал знает, где он.
- Освещение площадки работает, аварийное — выделено отдельно.
- Все крышки закрыты, щиты заперты, временных решений нет.
- Персонал проинструктирован и знает признаки для немедленного отключения.
- Ведётся журнал осмотров и проверок.
Любой пункт, по которому ответ «не уверен», — это задача на ближайшие дни, а не на следующий сезон. Проходить по списку полезно дважды в год: перед холодами и перед летним пиком, когда нагрузка на площадку максимальная.
Коротко о главном
Безопасность электрооборудования на открытой площадке автомойки держится на трёх вещах. Первая — правильно выполненная и проверенная защита: измеренное заземление всех металлических корпусов отдельными проводниками, устройства защитного отключения на каждой группе с доступом людей, селективность, при которой отключается участок, а не вся площадка. Вторая — исполнение, рассчитанное на условия: корпуса с защитой от струи, целые уплотнения, герметичные вводы снизу, кабели наружного исполнения в защите на всех уязвимых участках, соединения только в герметичных коробках. Третья — дисциплина: ежедневный осмотр, еженедельная проверка защиты тестовой кнопкой, сезонные замеры, актуальная схема в щите, подписанные автоматы и персонал, который знает, где вводной аппарат и при каких признаках оборудование обесточивают немедленно. И главное правило, которое перекрывает все остальные: в любой спорной ситуации оборудование сначала обесточивают, а потом разбираются.
